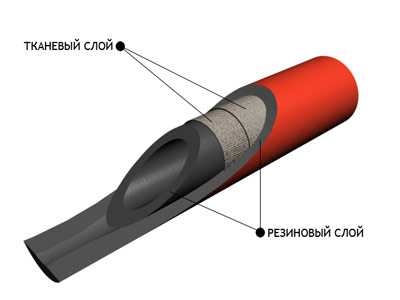

Резиновые рукава напорные с каркасом из текстиля ГОСТ 18698-79 могут использоваться для перекачки под давлением газовых и жидких сред, сыпучих материалов. Состоят рукава из внутреннего резинового слоя, за которым следует не менее одного слоя корда из текстиля, из резины также выполнен наружный слой.
Условное обозначение руква напорного: Рукав Б(I)-10-20 ГОСТ 18698-79, где: Б(I) — класс рукава бензостойкий; 10 — давление рабочее (КГС/см2); 20 — внутренний диаметр (мм) Таблица: Классы и рабочие характеристики рукава напорного ГОСТ 18698-79 Класс | Рабочая среда | Температура, °C | Б(I) | Бензин. | от -35°С до +70°С | Керосины | от -35°С до +70°С | Минеральные масла на нефтяной основе | от -30°С до +100°С | В(II) | Вода техническая (без присадок) и слабые растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) | до +50°С | ВГ(III) | Вода горячая | до +100°С | Г(IV) | Воздух, углекислый газ, азот и другие инертные газы | до +50°С | П(VII) | Пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода) | до +50°С | Ш(VIII) | Абразивные материалы (песок от пескоструйных аппаратов) | от -35°с до +50°С | Слабощелочные и слабокислотные водные растворы для штукатурных работ | от -35°с до +50°С | ПАР-1 (x) ПАР-2 (x) | Насыщенный пар | до +143°С до +175°С | Насыщенный пар | Таблица: Изготавливаемые диаметры рукава напорного ГОСТ 18698-79 Диаметр (внутр.), мм | Диаметр (наружн.), мм | Давление, МПа | Класс | Длина, м | 16 | 27 | 1.0 | «Б» | 20 | 18 | 29 | 1.0 | «Б» | 20 | 20 | 35 | 1.0 | «Б» | 20 | 25 | 38 | 1.0 | «Б» | 20 | 32 | 45 | 1.0 | «Б» | 20 | 38 | 52 | 1.0 | «Б» | 10; 20 | 50 | 65 | 1.0 | «Б» | 10; 20 | 65 | 83 | 1.0 | «Б» | 10 | 75 | 89 | 1.0 | «Б» | 10 | 100 | 115 | 0.63 | «Б» | 4 | 16 | 29 | 1.0 | «В» | 20 | 18 | 32 | 1.0 | «В» | 20 | 20 | 34 | 1.0 | «В» | 20 | 25 | 36 | 1.0 | «В» | 20 | 32 | 44 | 0.63; 1.0 | «В» | 20 | 38 | 49 | 0.63; 1.0 | «В» | 10; 20 | 50 | 65 | 0.63; 1.0 | «В» | 10; 20 | 65 | 78 | 1.0 | «В» | 10 | 75 | 87 | 0.63 | «В» | 10 | 100 | 115 | 0.63 | «В» | 4 | 150 | 170 | 0.63 | «В» | 4 | 16 | 30 | 1.0 | «ВГ» | 20 | 18 | 32 | 1.0 | «ВГ» | 20 | 20 | 34 | 1.0 | «ВГ» | 20 | 25 | 40 | 0.63; 1.0 | «ВГ» | 20 | 32 | 49 | 1.0 | «ВГ» | 20 | 38 | 54 | 0.63; 1.0 | «ВГ» | 10; 20 | 50 | 71 | 0.63; 1.0 | «ВГ» | 10; 20 | 25 | 40 | 1.0 | «Г» | 20 | 32 | 48 | 1.0 | «Г» | 20 | 38 | 53 | 1.0 | «Г» | 10; 20 | 50 | 67 | 1.0 | «Г» | 10; 20 | 25 | 38 | 1.0 | «П» | 20 | 32 | 44 | 1.0 | «П» | 20 | 38 | 52 | 1.0 | «П» | 10 | 50 | 62 | 1.0 | «П» | 10 | 25 | 35; 40 | 1.0; 1.6 | «Ш» | 20 | 32 | 44; 50 | 1.0; 1.6 | «Ш» | 20 | 38 | 49; 53 | 1.0; 1.6 | «Ш» | 10; 20 | 50 | 58; 66 | 1.0; 1.6 | «Ш» | 10; 20 | 65 | 82; 86 | 1.0; 1.6 | «Ш» | 10 | 16 | 28 | 0.3 | «ПАР-1» | 20 | 18 | 30 | 0.3 | «ПАР-1» | 20 | 25 | 38 | 0.3 | «ПАР-1» | 20 | 32 | 44 | 0.3 | «ПАР-1» | 20 | 38 | 52 | 0.3 | «ПАР-1» | 10; 20 | 50 | 65 | 0.3 | «ПАР-1» | 10; 20 | 16 | 38 | 0.8 | «ПАР-2» | 20 | 18 | 40 | 0.8 | «ПАР-2» | 20 | 20 | 42 | 0.8 | «ПАР-2» | 20 | 25 | 47 | 0.8 | «ПАР-2» | 20 | 32 | 54 | 0.8 | «ПАР-2» | 17; 20 | 38 | 58 | 0.8 | «ПАР-2» | 10; 17 | 50 | 70 | 0.8 | «ПАР-2» | 10; 17 | |
